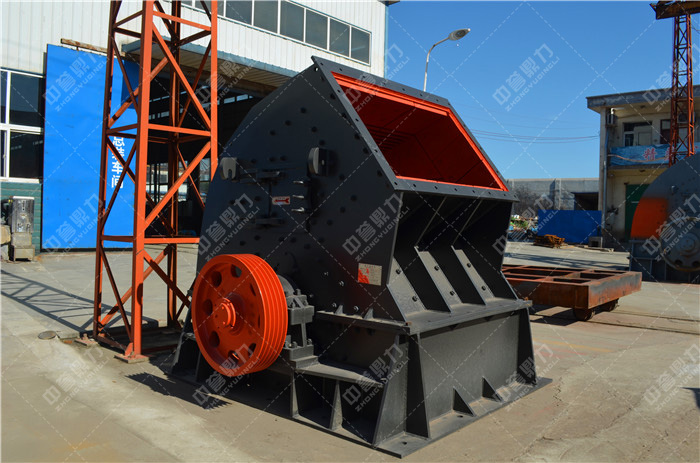

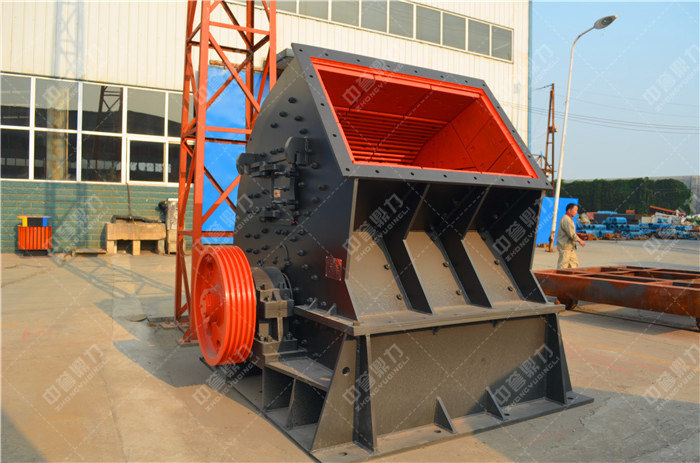

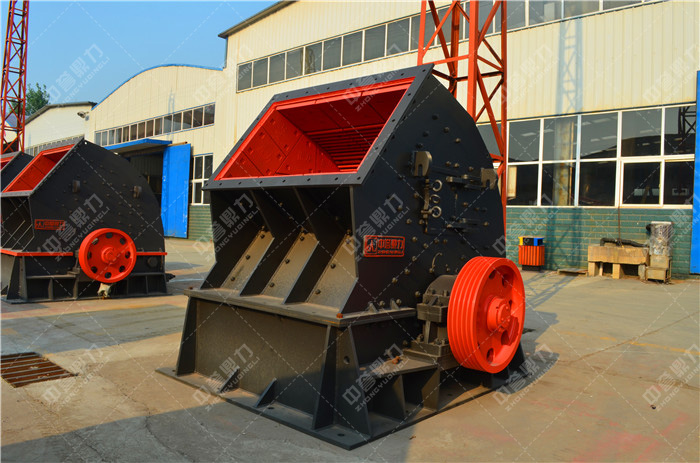

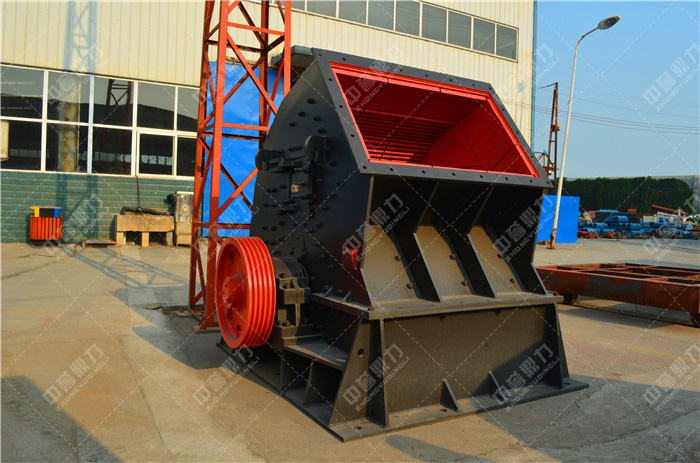

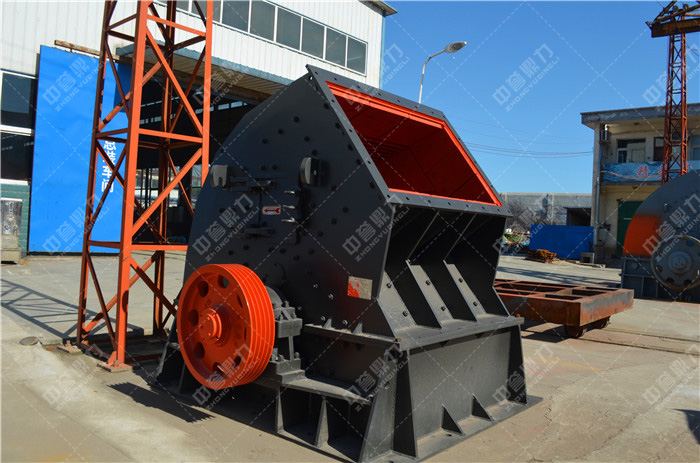

PC1213型錘式破碎機

型號：PC-1213

轉子直徑：1200×1280長度

進料口尺寸：1350×900寬*長(mm)

進料粒度：≤750

生產能力(t/h)：300-350

電機功率：160×2

外型尺寸：2970×2580×2510長寬高

工作原理：

PC型錘式破碎機的工作原理：電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內，受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部，設有篩板、粉碎物料中小于篩孔尺寸的粒級，通過篩板排出，大于篩孔尺寸的粗粒級 阻留在篩板上繼續受到錘子的打擊和研磨， 后通過篩板排出機。錘頭雙金屬?gòu)?fù)合使用壽命長且錘頭可以180度、360度旋轉了大破碎比且物料粒形好粒度均勻。

優點：

1、 結構簡單，生產效率高。操作也很簡便。

2、 一次成型，無需二次破碎。耗能低、投資抵。

3、 它可以破碎濕料，在破碎物料時可以加水，這樣可以減少灰塵，對工人的身體健康具有保護作用。

4、 可以調整篦條間隙，改變出料的大小。滿足不同的用戶的需求。

5、 產量大，時產量從50-3000噸不等，同比其他系列破碎機產能較高。

6、 采用高鉻復合錘頭，耐沖擊，減少用戶更換錘頭的成本。

錘式破碎機的主要部件轉子作為整機的重要部分，主要由主軸、圓盤、銷軸和錘子組成。電動機帶動轉子在破碎腔內高速運轉，物料自上部進料口送入機身內，受高速運動的錘子的打擊、沖擊、剪切和研磨作用而被粉碎。主軸作為錘式破碎機的主要執行部分，是錘式破碎機的關鍵部件，因此既要求高精度又要求高強度。

由于主軸在加工安裝及工作過程中受力不均勻，導致主軸在旋轉過程中受偏心力的作用,在應力高的部位逐步形成微觀裂且逐漸擴展，導致突然脆性斷裂;另外，轉子工作時，作用轉子部件上的載荷都是動載荷，當作用力頻率與結構的某些固有頻率接近時，主軸將產生強烈共振，造成破壞或產生過量的變形。因此，要求破碎機主軸有很高的靜、動態特性。

主軸作為破碎機的主要受力零件，用傳統的方法進行校核并優化設計時過程會復雜繁瑣。河南新鄉鼎力礦山設備有限公司的技術人員通過對出廠的產品對不同的物料破碎的跟蹤服務，給再設計和修改提供了的依據。根據分析出的結果對轉子的性能做出評價，并據此得到轉子合理的結構尺寸進行優化。

經過新鄉鼎力優化后的重型錘式破碎機的轉子減輕了錘式破碎機的主軸質量，同時還了其強度和剛度，為整機的率、長時間正常運轉提供了保障。
