圓錐破碎機的安裝步驟

圓錐破碎機的安裝步驟

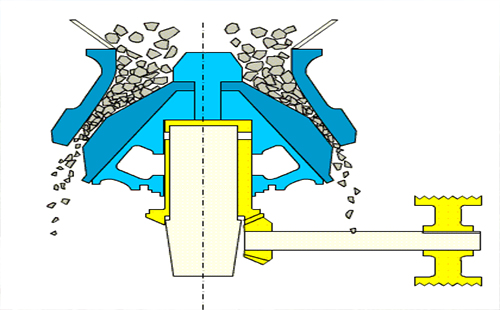

圓錐破碎機的工作示意圖

一、圓錐破碎機安裝時是要平坦、寬闊，方便運輸?shù)V石。

二、圓錐破碎機安裝時是要牢固，圓錐破碎機工作時不來回晃動。

三、圓錐破碎機安裝時注意安裝前對所有配件的清點。以免因為少裝、漏裝某個配件，耽誤圓錐破碎機安裝的進程。

四、圓錐破碎機安裝時的潤滑要細致、面。圓錐破碎機安裝時要在固定接觸表面上涂以干油，在活動表面涂以稀油，良好的潤滑是提高圓錐破碎機壽命的關鍵。

五、圓錐破碎機機架的安裝，機架是圓錐破碎機的主體部分，機架的安裝要位置準確、牢固。

六、圓錐破碎機傳動軸的安裝;傳動軸是裝配精度要求高的部件，組件在裝進機架之前應在機架與軸架接合法蘭處預放墊片，以便調整齒輪的嚙合性能。偉軸的水平偏湊巧不應起過0。15mm/m.

七、圓錐破碎機偏心軸套的安裝：在按裝偏軸套之前，先把底蓋裝在機架上，將調整墊裝在底蓋上，然后用吊環(huán)將下止推圓盤和兩個中止推圓盤按順序裝在調整墊上，并使下止推盤的凹臺和底蓋上的凸槽卡好。安裝時應注意將止推圓用圓柱銷與偏心軸套聯(lián)接起來，兩者共同轉動。

八、在安裝偏聽偏心軸套時，須要注意摩擦表面的防塵工作，在安裝過程中間暫停時，應立即將偏心軸套蓋好。

九、圓錐破碎機球面軸承座與球面軸承的安裝

球面軸了固定在機架上，球面軸瓦則用圓柱銷固定在軸承座上，為了防止圓柱銷松動，需澆灌鋅合金。否則在檢修中吊起破碎圓錐時，由于銷子松動，球面軸瓦可能被潤滑油粘在破碎圓錐底部球面。這樣在吊運破碎圓錐過程中，球面軸瓦可能掉下來造成事故。

球面軸承座的安裝，應使它緊密地座落在破碎機機架的搪孔凹槽中，并使鍵不歪斜地進入凹槽內固定，防止軸承座在搪孔凹槽中搖擺偏斜，并用塞尺檢查水平接觸面的緊密情況。

十、圓錐破碎機破碎圓錐的安裝：破碎圓錐事先與主軸、破碎襯板等組成整體，在安裝之前應仔細檢查主軸孔是否暢通，并將錐體球面和主軸清洗干凈，然后才能裝入破碎機中，清洗時應注意不要對著敞著的破碎機，以免弄臟其它已清洗的部位。破碎圓錐體的球面與球面軸瓦的接觸面應在軸瓦的外環(huán)，散會環(huán)形接觸寬度為(0。3—0。5)。接觸點在25×25mm的面積上不少于三點，不接觸部的楔形間隙為0。5—1mm.
