沖擊破制砂機解析圖

對于從事砂石生產行業的朋友們來說制砂機系列設備相比不會太陌生，不論其種類還是型號多多少少都是了解一些的。但是隨著設備技術的革新與發展，對于設備工藝以及出料等方面要求也越來越高，在此之下很多人對設備的了解便漸漸的有些落后。下面就帶您了解下沖擊破制砂機的解析圖以及相關介紹。

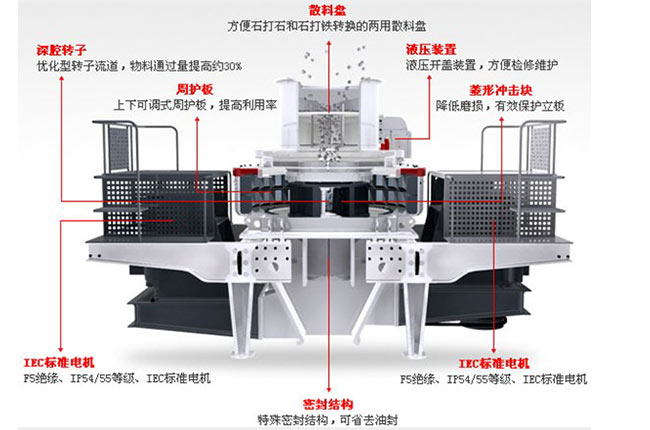

沖擊破制砂機解析圖以及分析

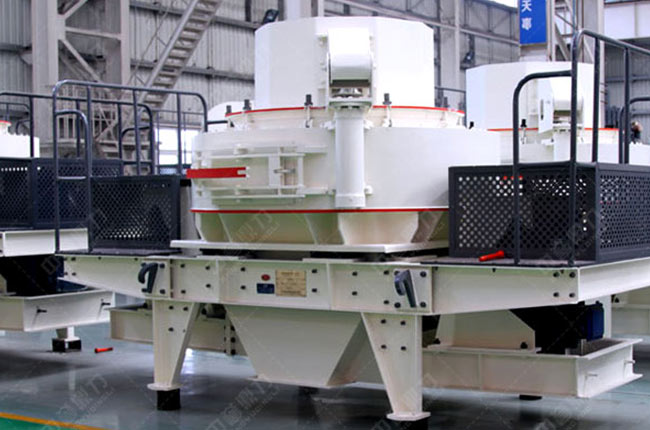

沖擊破制砂機主要是由給料裝置、破碎腔、頁輪、轉子、底座、傳動裝置以及支架等部分組成。

進料裝置

主要包括進料斗，他是一個簡易的圓筒體的裝置，具有很好的耐久性。給料斗作為安裝在沖擊破制砂機進料口的裝置能起到很好的過渡作用。防止一些硬性物料或者雜質對設備造成損壞。

破碎腔

沖擊破制砂機的渦動破碎腔是一個兩截圓柱體合成的環形空間。在運行時通過內部頁輪的旋轉從而對物料進行處理。

頁輪

頁輪是沖擊破制砂機中相對比較容易損壞的的零部件，也是比較重要的配件。頁輪由葉輪體、耐久頭、上襯板、中間分配錐、下襯板以及板錐等部分組成。在頁輪的上部具有三個方向的通道，這樣的設計可以讓頁輪堆存一些物料，從而形成物料襯層。使得其他物料不會直接與破碎腔內的金屬配件直接進行接觸。能夠起到很好的耐久效果。

底座

沖擊破制砂機的底座一般是四棱形狀的。兩側是排料口，中間部分與軸承對接，電機則是安裝在設備的縱向位置。

潤滑系統

說是潤滑系統，但其實主要指的是設備內部需要經常潤滑的軸承等部位。

以上就是關于沖擊破制砂機的結構解析介紹了，希望能夠讓您有更深入的了解。
