雙腔臥式旋回破碎機結構以及圖解

雙腔臥式旋回破碎機是中譽鼎力研發生產的設備，它主要用于對物料的粗碎處理階段，在生產線中多位于頭破階段，可以代替錘破或顎破使用。該設備的旋轉輥水平安裝，內部分為兩個破碎腔，和傳統的旋回破相比設備的高度更偏低一些，也因此減少了基本投資。設備的破碎效率也相對較高，對于各種高硬度礦石物料的破碎不在話下，包括但不限于石英石、花崗巖、玄武巖等。這樣的設備具有哪些結構呢？下面為您詳細介紹。

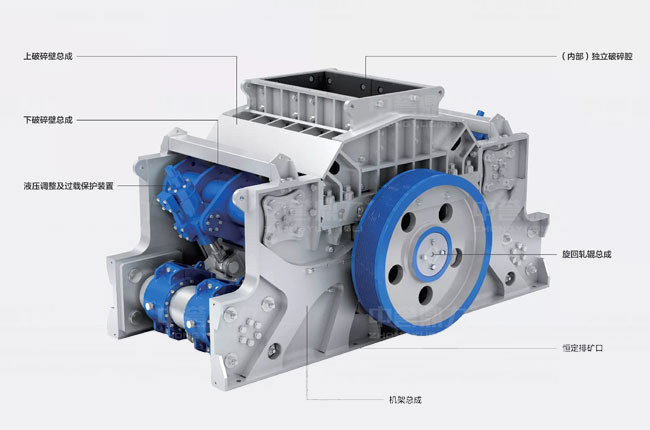

雙腔臥式旋回破碎機結構圖解

雙腔臥式旋回破碎機結構基本包括破碎腔、偏心軸、軋臼壁、破碎壁等方面組成，外部非透視圖可以看到的結構組件包括機架、皮帶輪、位移傳感器、液壓調整裝置以及排礦口等等。

結構詳解

破碎腔

破碎機即設備的工作區域，由進料口進入的物料都會在破碎腔內進行破碎處理，不同型號的設備其破碎腔大小可能不一樣。一般情況下，破碎腔除進料口以及排礦口之外其他地方是密封的，以此保障在運行時物料散逸。

偏心軸

偏心軸即破碎腔中主要的工作部件，軋臼壁便固定在這上面。在運行時，電機帶來的動力帶動偏心軸運轉，進而帶動軋臼壁開始對物料進行處理。在日常的維護中，需要注意避免物料或鐵渣損壞偏心軸。

軋臼壁

軋臼壁位于偏心軸上，物料進入破碎腔，會先與軋臼壁接觸，之后由此撞擊至破碎壁。以此往復破碎物料。

破碎壁

破碎壁分為上破碎壁和下破碎壁，不同的破碎壁磨損會有所差別，并且下破碎壁可以通過調整和偏心軸的距離從而改變出料的大小。因此需要用戶在日常維護中格外注意。

機架

機架即整個設備整體外部保護整體，設備的零部件通過機架連接在一起。

皮帶輪

在實際的工作當中，皮帶輪會牽引皮帶與電機相連，從而帶動設備整體的運行，可以說，皮帶輪帶來了設備運行的動力。

位移傳感器、液壓調整裝置

這兩個裝置是設備的保護裝置。設備在運行時會有一些振動和聲音，若破碎腔內進入有鐵碎，則可能造成設備的固定螺栓松動，是設備發生偏移，因此就由位移傳感器進行報警提示。液壓調整裝置可以在設備出現過載現象時對設備進行保護。

排礦口

排礦口即設備的出料口，處理完畢的物料會通過該口從設備排出。

以上就是設備的結構解析了，希望能對您了解設備有所幫助。
