膨脹珍珠巖生產(chǎn)線的生產(chǎn)工藝過程

膨脹珍珠巖生產(chǎn)線的生產(chǎn)工藝過程

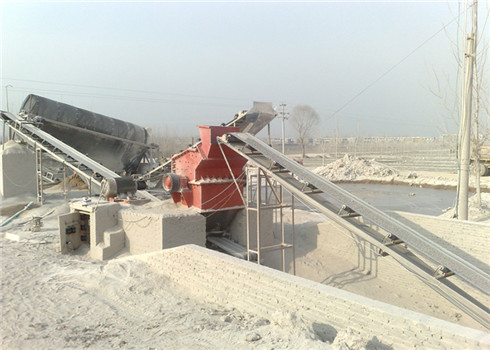

 膨脹珍珠巖生產(chǎn)線的生產(chǎn)工藝過程：從礦山開采后的礦石通過機械破碎、振動式篩分加工成具有粒度級配的礦砂，膨脹廠根據(jù)不同用途進行選購。珍珠巖原料礦砂的含水量一般為4-6%，由于含水量過高，經(jīng)高溫加熱后，水分的急速揮發(fā)會造成珍珠巖的炸裂。所以，應(yīng)先將珍珠巖的無效水含量在膨脹前掉，使其保留正常膨脹所需的水分(即水分)。經(jīng)過內(nèi)外實驗室和生產(chǎn)廠的大量試驗總結(jié)，膨脹珍珠巖的含水量在2.2-2.4%之間時，膨脹后的效果佳，膨脹倍數(shù)大(即松散密度低)。因此，膨脹珍珠巖的生產(chǎn)過程應(yīng)包括預(yù)熱、膨脹兩個關(guān)鍵工序。

⑴ 預(yù)熱：根據(jù)產(chǎn)地、粒度大小的不同，珍珠巖礦砂在650-800℃的溫度環(huán)境下預(yù)熱2-8分鐘后，含水率將達到膨脹要求。

⑵ 膨脹：經(jīng)預(yù)熱后的礦砂，經(jīng)投料裝置均勻灑向溫度保持在1100-1200℃高溫的火焰上，礦砂將被急劇加熱并迅速膨脹至原來體積的10-30倍，膨脹后的珍珠巖顆粒呈白色或淺灰色，內(nèi)部含有蜂窩狀結(jié)構(gòu)，松散密度一般為40-80Kg/m3。

⑶ 膨脹后的珍珠巖隨著高溫氣體經(jīng)旋風(fēng)分離器進行料器分離后進入集料倉，含有少量微塵的高溫氣體經(jīng)袋式除塵裝置除塵后排到大氣中。條件較差的工廠則不設(shè)立專門的除塵裝置，而是將高溫氣體直接排出。
