新型干法水泥生產線簡介

　　新型干法水泥生產線指采用窯外分解新工藝生產的水泥。其生產以懸浮預熱器和窯外分解技術為核心，采用新型原料、燃料均化和節能粉磨技術及裝備，全線采用計算機集散控制，實現水泥生產過程自動化和高效、優質、低耗、環保。


　　新型干法水泥生產線技術是20世紀50年代發展起來，到目前為止，日本德國等發達國家，以懸浮預熱和預分解為核心的新型干法水泥熟料生產設備率占95%，我國第一套懸浮預熱和預分解窯1976年投產。該技術優點：傳熱迅速，熱效率高，單位容積較濕法水泥產量大，熱耗低。


　　新型干法水泥生產線發展階段：

　　第一階段，20世紀50年代-70年代初，是懸浮預熱技術誕生和發展階段。

　　第二階段，20世紀70年代初期，是預分解技術誕生和發展階段

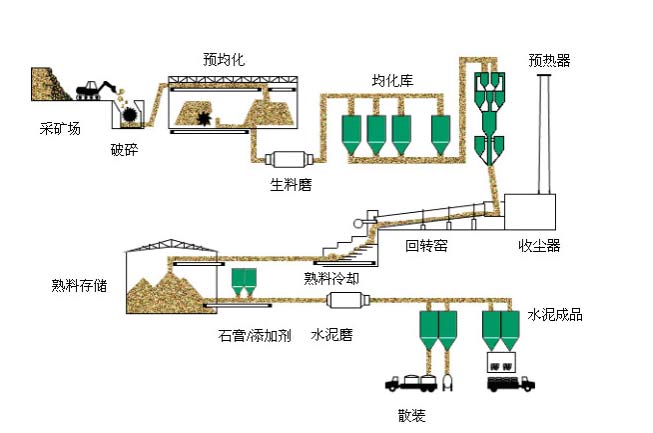

　　新型干法水泥生產工藝流程


　　破碎及預均化

　　(1)水泥生產的過程，很大一部分原料都要破碎，如石灰石、黏土、鐵礦石及煤等。因為石灰石是生產中用量最大的原料，開采出來之后的顆粒大、硬度高，因此石灰石破碎在水泥生產的物料破碎中占有重要的地位。

　　(2)原料預均化預均化技術是在原料的存取過程中，運用科學的堆取技術，實現原料的初步均化，使原料堆場同時具備貯存與均化的功能。

　　生料制備水泥生產過程中，每生產1噸硅酸鹽水泥至少要粉磨3噸物料(包括各種原料、燃料、熟料、混合料、石膏)。據統計，干法水泥生產線粉磨作業需要消耗的動力約占全廠動力的60以上，其中生料粉磨占30以上，煤磨占約3，水泥粉磨約占40。因此，合理選擇粉磨設備和工藝流程，優化工藝參數，正確的操作控制作業制度，對保證產品質量、降低能耗具有重大意義。

　　生料均化新型干法水泥生產過程中，穩定入窖生料成分是穩定熟料燒成熱工制度的前提，生料均化系統起著穩定入窖生料成分的最后一道把關作用。

　　預熱分解把生料的預熱和部分分解由預熱器來完成，代替回轉窯部分功能，達到縮短回窯長度，同時使窯內以堆積狀態進行氣料換熱過程，移到預熱器內在懸浮狀態下進行，使生料能夠同窯內排出的熾熱氣體充分混合，增大了氣料接觸面積，傳熱速度快，熱交換效率高，達到提高窯系統生產效率、降低熟料燒成熱耗的目的。

　　物料分散：換熱80在入口管道內進行的。喂入預熱器管道中的生料，在與高速上升氣流的沖擊下，物料折轉向上隨氣流運動，同時被分散。

　　氣固分離：當氣流攜帶料粉進入旋風筒后，被迫在旋風筒筒體與內筒(排氣管)之間的環狀空間內做旋轉流動，并且一邊旋轉一邊向下運動，由筒體到錐體，一直可以延伸到錐體的端部，然后轉而向上旋轉上升，由排氣管排出。

　　預分解：預分解技術的出現是水泥煅燒工藝的一次技術飛躍。它是在預熱器和回轉窯之間增設分解爐和利用窯尾上升煙道，設燃料噴入裝置，使燃料燃燒的放熱過程與生料的碳酸鹽分解的吸熱過程，在分解爐內以懸浮態或流化態下迅速進行，使入窯生料的分解率提高到90以上。將原來在回轉窯內進行的碳酸鹽分解任務，移到分解爐內進行;燃料大部分從分解爐內加入，少部分由窯頭加入，減輕了窯內煅燒帶的熱負荷，延長了襯料壽命，有利于生產大型化;由于燃料與生料混合均勻，燃料燃燒熱及時傳遞給物料，使燃燒、換熱及碳酸鹽分解過程得到優化。因而具有優質、高效、低耗等一系列優良性能及特點。

　　水泥熟料的燒成生料在旋風預熱器中完成預熱和預分解后，下一道工序是進入回轉窯中進行熟料的燒成。在回轉窯中碳酸鹽進一步的迅速分解并發生一系列的固相反應，生成水泥熟料中的碳酸鎂和碳酸鈣等礦物。隨著物料溫度升高近時，礦物會變成液相，溶解于液相中的和進行反應生成大量(熟料)。熟料燒成后，溫度開始降低。最后由水泥熟料冷卻機將回轉窯卸出的高溫熟料冷卻到下游輸送、貯存庫和水泥磨所能承受的溫度，同時回收高溫熟料的顯熱，提高系統的熱效率和熟料質量。

　　水泥粉磨水泥粉磨是水泥制造的最后工序，也是耗電最多的工序。其主要功能在于將水泥熟料(及膠凝劑、性能調節材料等)粉磨至適宜的粒度(以細度、比表面積等表示)，形成一定的顆粒級配，增大其水化面積，加速水化速度，滿足水泥漿體凝結硬化要求。
